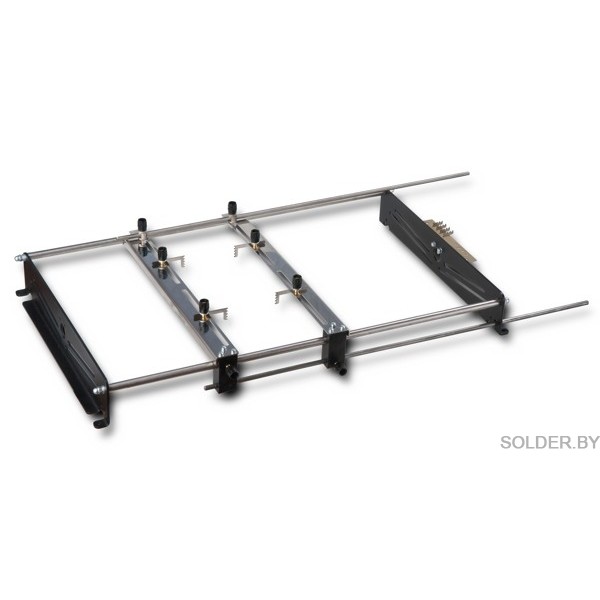

Рамочный держатель печатных плат РД-400

держатель печатных плат

РАМОЧНЫЙ ДЕРЖАТЕЛЬ ПЕЧАТНЫХ ПЛАТ РД-400

Рамочный держатель печатных плат РД-400 предназначен для закрепления печатных плат над рабочей поверхностьютермостолов НП 17-12 ПРО, НП 24-17 ПРО, НП 34-24 ПРО, ИКТ-245 ПРО. Рамочный держатель обеспечивает равномерный зазор между рабочей поверхностью термостола при подогреве печатной платы.

Рамочный держатель печатных плат обеспечивает:

регулировку расстояния между крепежными направляющими по ширине платы
перемещение платы в зону подогрева и обратно в зону охлаждения
регулировку зазора между печатной платой и рабочей поверхностью прибора подогрева


крепежный упор снизу	крепежный упор перевернут

Для закрепления печатных плат сложной конфигурации на рамочном держателе применены четыре независимо перемещаемых упора, имеющие несколько степеней свободы. Фиксация упора в любом положении осуществляется путем затягивания гайки крепежного узла. Упоры рамочного держателя печатных плат изготовлены из нержавеющей стали и обеспечивают точечный контакт с платой. Это позволяет снизить до минимума отвод тепла от печатной платы и обеспечить ее максимально равномерный прогрев.

Конструкция упоров обеспечивает легкую регулировку зазора между печатной платой и рабочей поверхностью прибора подогрева. Равномерный зазор обеспечивается за счет фиксации платы в пилообразных пазах упора. Два сменных комплекта упоров позволяют регулировать зазор с шагом 4мм. Максимальный зазор обеспечивается за счет переворота упора в крепежном узле на 180 градусов.


закрепленная печатная плата

Технические характеристики рамочного держателя

Габариты (Д х Ш х В)	580 х 360 х 85мм
Максимальная ширина закрепляемой платы	10 - 400мм
Диапазон регулировки платы по высоте	24мм / шаг 4мм
Вес изделия	~2 кг

Комплект поставки

Рамочный держатель печатных плат РД-400	1шт
Упоры первого типа	4шт
Упоры второго типа	4шт
Кронштейн для принадлежностей	1шт
Комплект стоек для работы с термостолом ИКТ-245	на заказ

Гарантия на изделие – 3 года.

ПОРЯДОК ЗАКРЕПЛЕНИЯ ПЕЧАТНЫХ ПЛАТ

Держатель печатных плат

Позиционные обозначения элементов рамочного держателя печатных плат приведены в соответствии с рисунком. При необходимости правое и левое основания 1 держателя можно прикрепить к рабочему столу винтами через отверстия 2. Термостол рекомендуется установить в свободном пространстве рамки с левой стороны (зона нагрева), при этом зона охлаждения платы будет находиться справа. Для закрепления:

переместить правую крепежную направляющую 5 по салазкам 3 до упора в правое основание 1;
переместить левую направляющую 4 к правой 5 так, чтобы между ними осталось расстояние несколько большее (с учетом вылета упоров) чем ширина закрепляемой печатной платы. Закрепить направляющую 4 на салазках, затянув гайку 9;
расстояние между направляющими 4,5 следует зафиксировать с помощью крепежных планок 8,11 и гаек 10,12. При этом сначала следует затянуть гайку 10 и, соблюдая параллельность направляющих затянуть гайку 12. Если не соблюдать параллельность направляющих, то возможно появление эффекта «движение скачками» при перемещении всей системы по салазкам;
выбрать удобное положение упоров 6 на левой направляющей 4 и зафиксировать их гайками 7;
вставить в пазы упоров левую кромку платы. Придерживая плату зафиксировать ее, выдвинув правый ближний упор на необходимое расстояние. Затянуть упор гайкой;
окончательно зафиксировать плату, выдвинув правый дальний упор и затянуть его гайкой;
при необходимости можно закрепить на плате термодатчик с помощью специальной штанги;
освободить гайку 9 и переместить закрепленную печатную плату в зону нагрева по салазкам;
следует периодически очищать салазки 3 от пыли х/б тканью и смазывать их тонким слоем смазки типа Циатим 201.

При закреплении широкоформатных печатных плат между рабочей поверхностью термостола и платой рекомендуется установить в несколько точек дополнительные регулируемые опоры. Для установки опор удобно использовать крепежные отверстия на плате. Самый простой способ это закрепить в отверстии винт на гайках. Длину винта следует отрегулировать до касания поверхности термостола. Если осуществлять подогрев платы без дополнительных опор, то вероятность деформации платы очень велика. При ремонте сложных плат, таких как платы ноутбуков, возникают дополнительные проблемы при закреплении из за большого количества разъемов и металлических панелей. Такие платы рекомендуется устанавливать на большое количество фторопластовых стоек непосредственно на рабочую поверхность термостола.
