Рентгеновская пленка Agfa Structurix D7 применяется для контроля композиционных материалов, литых деталей и сварных швов. Рекомендована к применению в оборонной, аэрокосмической и авиационной промышленности.
Соответствие стандартам:
- EN 584-1;
- ISO 5655;
- ISO 7004.
Сенситометрическая кривая
Номограммы экспозиции
Приводимые номограммы позволяют определить продолжительность экспозиции в зависимости от параметров источника излучения и условий съемки.
Изделие из стали (Fe):
Условия:
- рентгеновский аппарат постоянного потенциала;
- использованы свинцовые усиливающие экраны;
- расстояние от фокуса до пленки: 1 метр;
- оптическая плотность: D = 2;
- автоматическая проявка, G135/G335, 28°С, цикл 8 минут.
kV - напряжение на аноде;
mA - сила тока на катоде;
mm - толщина просвечиваемого изделия.
Изделие из алюминия (Al):
Условия:
- рентгеновский аппарат постоянного потенциала;
- расстояние от фокуса до пленки: 1 метр;
- оптическая плотность: D = 2;
- автоматическая проявка, G135/G335, 28°С, цикл 8 минут.
kV - напряжение на аноде;
mA - сила тока на катоде;
mm - толщина просвечиваемого изделия.
Селен 75:
Условия:
- изделие из стали (Fe);
- использованы свинцовые усиливающие экраны;
- расстояние от фокуса до пленки: 1 метр;
- оптическая плотность: D = 2.
GBq.h - активность радиоактивного источника в ГБк в час;
mm - толщина просвечиваемого изделия.
Иридиум 192:
Условия:
- изделие из стали (Fe);
- использованы свинцовые усиливающие экраны;
- расстояние от фокуса до пленки: 1 метр;
- оптическая плотность: D = 2.
GBq.h - активность радиоактивного источника в ГБк в час;
mm - толщина просвечиваемого изделия.
Кобальт 60:
Условия:
- изделие из стали (Fe);
- использованы свинцовые усиливающие экраны;
- расстояние от фокуса до пленки: 1 метр;
- оптическая плотность: D = 2.
GBq.h - активность радиоактивного источника в ГБк в час;
mm - толщина просвечиваемого изделия.
Виды упаковок и формат

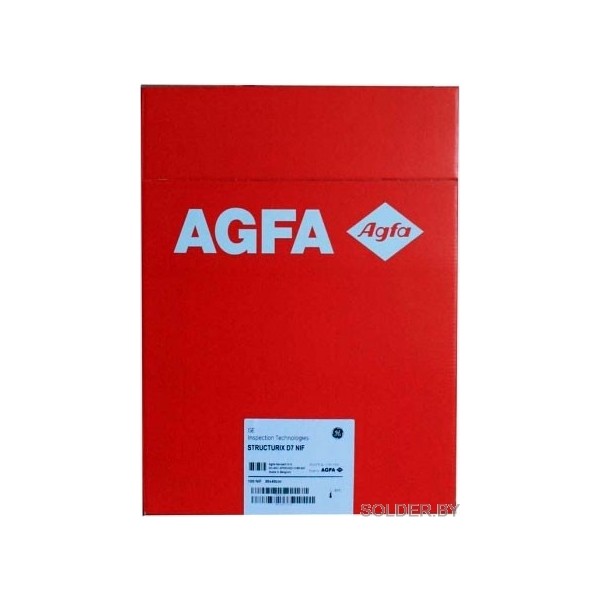

- NIF (упаковка в светонепроницаемом общем конверте без бумажных прокладок): 24x30 см (100 листов), 30x40 см (100 листов);
- FW (упаковка с бумажными прокладками): 10x24 см (100 листов), 10х40 см (100 листов), 10х48 см (100 листов), 18х24 см (100 листов), 24х30 см (100 листов), 30х40 см (100 листов);
- Pb VacuPac (листы пленки между свинцовыми экранами толщиной 0,027 мм, запаянные вакуумным способом в пластиковые пакеты, непроницаемые для света, воздуха и влаги): 6х24 см (100 листов), 6х48 см (100 листов), 9х12 см (100 листов), 10х24 см (100 листов), 10х40 см (100 листов), 10х48 см (100 листов), 30х40 см (100 листов);
- Pb ETE (листы пленки со свинцовыми экранами толщиной 0,027 мм в светонепроницаемых пакетах, вскрываемых с помощью ниток, вклеенных вдоль краев пакетов): 18х24 см (100 листов), 24х30 см (100 листов);
- Pb Rollpac (рулонная, пленка в рулоне со свинцовым экраном толщиной 0,027 мм в упаковке, непроницаемой для света влаги и масел): 70 мм х90 м, 100 мм х 90 м.
Условия хранения
- коробки с пленкой должны храниться на ребре вдали от химреактивов;
- оптимальная температура хранения t = 4°-24°С;
- относительная влажность 50-60%;
- радиоактивный фон менее 90 nGy/h;
- при температуре хранения ниже 4°С (в отличие от воздействия повышенной температуры) никаких необратимых изменений сенситометрических параметров не происходит. Однако после содержания фотопленки при пониженных температурах, коробки с пленкой следует вскрывать только после ее отогревания до рабочего диапазона температур (t = 4°-24°С). В противном случае, возможна конденсация влаги на фотослое, что может привести к изменению его однородности и склеиванию фотопленки;
- при условии правильного хранения фирма-изготовитель гарантирует сохранность продукции не менее 1,5 лет. Срок годности продукции указывается на упаковках.
Условия освещения при химико-фотографической обработке
Химико-фотографическая обработка радиографических пленок должна осуществляться в условиях неактиничного освещения, λ>520 нм, оливково-зеленый светофильтр (Agfa G7) или красный светофильтр (Agfa R1) или светодиодное освещение λ=590/λ=660 нм.
Отличительные особенности
При изготовлении пленок AGFA применяется ультрасовременная технология «Split Antistress Layer», которая позволяет наносить на фотографическую эмульсию защитные слои с высокой степенью адгезии к фотослою, что обеспечивает высокую стойкость к давлению, истиранию, сгибам и царапинам.
Преимущества технологии «Split Antistress Layer»:
- отсутствие повреждений фотослоя в процессе упаковки и распаковки;
- отсутствие повреждений фотослоя в процессе получения снимка;
- подавление бликов и переотражений;
- антистатическая защита;
- отсутствие повреждений фотослоя в процессе химико-фотографической обработки;
- возможность использования роликовых проявочных машин (шероховатая поверхность защитного слоя облегчает достижение равномерности транспортировки пленки в проявочных машинах).
