Термоусаживаемая трубка CB-HFT(2x) черный, диаметр 6мм

Черный, диаметр 6мм (цена указана за 1 погонный метр)

Подробнее

Производитель: Китай
Импортер: ЧТУП "Стелла Нова", г.Минск, ул.Передовая 15, пом.2, оф.17

О товаре

ТРУБКА ТЕРМОУСАЖИВАЕМАЯ, КОЭФФИЦИЕНТ УСАДКИ 2:1, 3:1, 4:1

производства CYG.

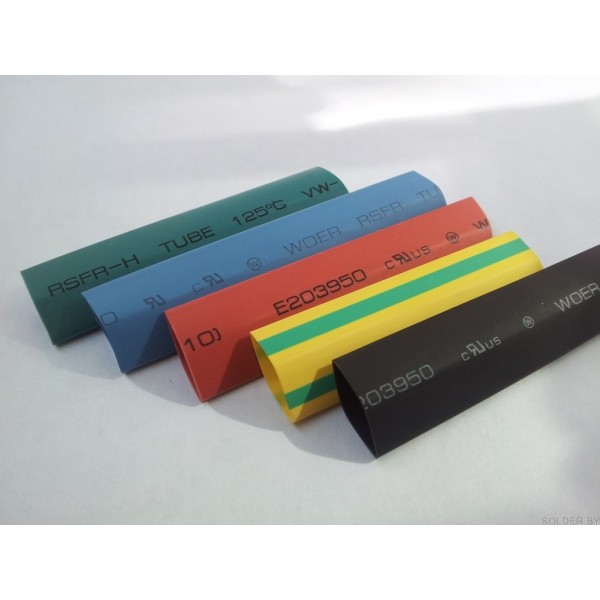

Безгалогеновая термоусадочная трубка CB-HFT(2X)(3X)(4X)

CB-HFT – безгалогеновая, гибкая, огнестойкая полиолефиновая термоусадочная трубка. Они обладает низким дымовыделением, имеют высокую стойкость к истиранию. Трубки CB-HFT нашли широкое применение в условиях, когда требуется высокая огнестойкость и отсутствие галогенов.

Сертификаты: UL, CUL, F-mark, Sony Green Partner

Цвет: черный (под заказ возможны любые).

Потребительские качества:

Рабочая температура: от -55С до +125 °С.
Температура усадки: начало от 90 °С.
Продольная усадка: не более 5%.
Превосходная механическая прочность.
Высокие электроизоляционные свойства.
Огнестойкая (подавляет горение). Самозатухающая.
Стабильно высокое качество.

Маркировка CYG: CB-HFT(2X) или (3X) или(4X).

Например:

Термоусаживаемая трубка CYG CB-HFT(2X) диаметр 6 мм. --- усадка 2 к 1.
Термоусаживаемая трубка CYG CB-HFT(3X) диаметр 6/3 мм. --- усадка 3 к 1.
Термоусаживаемая трубка CYG CB-HFT(4X) диаметр 16/4 мм. --- усадка 4 к 1.

Таблица размеров, трубки двойной усадки:

Разм.	В исходном состоянии, мм		После усадки, мм		Метров в катушке
Разм.	Внутр. Диаметр	Толщ. стенки	Внутр. Диаметр	Толщ. стенки	Метров в катушке
φ1.0	1,5 ± 0,2	0,18 ± 0,08	≤0,6	0,36 ± 0,06	200
φ1.5	2,0 ± 0,2	0,20 ± 0,08	≤0,8	0,4 ± 0,06	200
φ2.0	2,5 ± 0,2	0,20 ± 0,08	≤1,00	0,42 ± 0,08	200
φ2.5	3,0 ± 0,2	0,22 ± 0,08	≤1,25	0,42 ± 0,08	200
φ3.0	3,5 ± 0,3	0,25 ± 0,1	≤1,5	0,46 ± 0,08	200
φ3.5	4,0 ± 0,3	0,25 ± 0,1	≤1,75	0,46 ± 0,08	200
φ4.0	4,5 ± 0,3	0,25 ± 0,1	≤2,0	0,48 ± 0,08	200
φ4.5	4,8 ± 0,3	0,25 ± 0,1	≤2,25	0,5 ± 0,1	100
φ5.0	5,5 ± 0,4	0,25 ± 0,1	≤2,5	0,5 ± 0,1	100
φ6.0	6,5 ± 0,4	0,28 ± 0,10	≤3,0	0,56 ± 0,1	100
φ6.5	7,0 ± 0,4	0,28 ± 0,10	≤3,25	0,56 ± 0,1	100
φ7.0	7,5 ± 0,4	0,30 ± 0,10	≤3,5	0,58 ± 0,1	100
φ8.0	8,5 ± 0,5	0,30 ± 0,10	≤4,0	0,6 ± 0,1	100
φ9.0	9,5 ± 0,5	0,30 ± 0,10	≤4,5	0,6 ± 0,1	100
φ10	10,5 ± 0,5	0,30 ± 0,10	≤5,0	0,6 ± 0,1	100
φ11	11,5 ± 0,5	0,30 ± 0,10	≤5,5	0,6 ± 0,1	100
φ12	12,5 ± 0,5	0,30 ± 0,10	≤6,0	0,6 ± 0,1	100
φ13	13,5 ± 0,5	0,36 ± 0,12	≤6,5	0,65 ± 0,12	100
φ14	14,5 ± 0,5	0,36 ± 0,12	≤7,0	0,65 ± 0,12	100
φ15	15,5 ± 0,5	0,36 ± 0,12	≤7,5	0,65 ± 0,12	100
φ16	16,5 ± 0,5	0,36 ± 0,12	≤8,0	0,65 ± 0,12	100
φ17	17,5 ± 0,5	0,36 ± 0,12	≤8,5	0,65 ± 0,12	100
φ18	18,7 ± 0,5	0,4 ± 0,15	≤9,0	0,7 ± 0,12	100
φ20	20,7 ± 0,6	0,4 ± 0,15	≤10,0	0,75 ± 0,15	100
φ22	22,7 ± 0,6	0,4 ± 0,15	≤11,0	0,8 ± 0,15	100
φ25	25,7 ± 0,7	0,40 ± 0,15	≤12,5	0,90 ± 0,15	50
φ28	29 ± 0,7	0,45 ± 0,15	≤14,0	0,95 ± 0,15	50
φ30	31,0 ± 0,7	0,45 ± 0,15	≤15,0	0,95 ± 0,2	50
φ35	≥35	0,50 ± 0,20	≤17,5	1,0 ± 0,2	25
φ40	≥40	0,55 ± 0,250	≤20	1,1 ± 0,25	25
φ50	≥50	0,6 ± 0,250	≤26	1,2 ± 0,25	25
φ60	≥60	0,60 ± 0,250	≤30	1,2 ± 0,25	25
φ70	≥70	0,70 ± 0,30	≤35,0	1,45 ± 0,25	25
φ80	≥80	0,70 ± 0,30	≤40,0	1,45 ± 0,25	25
φ90	≥90	0,70 ± 0,30	≤45,0	1,45 ± 0,25	25
φ100	≥100	0,70 ± 0,30	≤50,0	1,45 ± 0,25	25

Таблица размеров, усадка 3:1:

Размеры		В исходном состоянии, мм		После усадки, мм		Метров в катушке
До усадки	После усадки	Мин. вн. диаметр	Норм. толщ. стенок	Макс. вн. диаметр	Толщ. стенок	Метров в катушке
1.5	0.5	1,5	0,18 ± 0,08	0,5	0,40 ± 0,1	200
3	1	3	0,20 ± 0,08	1	0,55 ± 0,1	200
4.5	1.5	4,5	0,20 ± 0,08	1,5	0,55 ± 0,1	200
6	2	6	0,22 ± 0,0	2	0,6 ± 0,15	100
9	3	9	0,25 ± 0,0	3	0,7 ± 0,15	100
12	4	12	0,25 ± 0,1	4	0,7 ± 0,15	100
18	6	18	0,3 ± 0,12	6	0,8 ± 0,2	100
24	8	24	0,36 ± 0,15	8	1,0 ± 0,2	50
39	13	39	0,45 ± 0,15	13	1,25 ± 0,2	25

Таблица размеров, усадка 4:1:

Размеры		В исходном состоянии, мм		После усадки, мм		Метров в катушке
До усадки	После усадки	Мин. вн. диаметр	Норм. толщ. стенок	Макс. вн. диаметр	Толщ. стенок	Метров в катушке
8	2	8,5 ± 0,5	0,30 ± 0,15	≤2,0	0,95 ± 0,15	100
10	2,5	10,5 ± 0,5	0,30 ± 0,15	≤2,5	1,00 ± 0,15	100
12	3	12,5 ± 0,5	0,30 ± 0,15	≤3,0	1,00 ± 0,15	100
16	4	16,5 ± 0,5	0,30 ± 0,15	≤4,0	1,00 ± 0,15	100
18	4,5	18,5 ± 0,5	0,30 ± 0,15	≤4,5	1,00 ± 0,15	100
20	5	20,5 ± 0,5	0,30 ± 0,15	≤5,0	1,00 ± 0,15	100
24	6	25,5 ± 0,5	0,40 ± 0,20	≤6,25	1,40 ± 0,20	50

Технические характеристики:

Физические характеристики.
Свойства	Метод тестирования	Требования стандарта
Температура усадки		90 ºC
Изменение продольных размеров	ASTM D2671	≤±5%
Прочность на растяжение до разрыва, мПа.	ASTM D2671	≥10.4
Удлинение до разрыва, %.	ASTM D2671	≥200%
Прочность на растяжение после термического износа, мПа.	UL 224 (158˚с * 168 часов)	≥7.3
Удлинение до разрыва после термического износа, %.	UL 224 (158˚с * 168 часов)	≥200
Испытание низкой температурой.	UL 224 (-30˚с * 1 час)	нет трещин
Тепловой шок.	UL 224 (225˚с * 4 часа)	нет потеков нет трещин

Электрические характеристики
Свойства	Метод тестирования	Требования стандарта
Максимальное напряжение.	UL 224	Нет пробоя при 1500 В
Электрическое сопротивление (объемное), ОМ*см.	IEC 93	*≥110**
Диэлектрическая прочность, кВ/мм.	IEC 243	≥15
