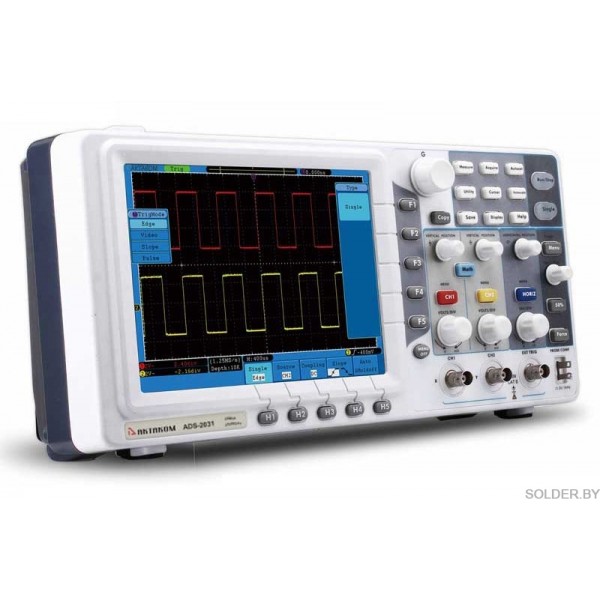

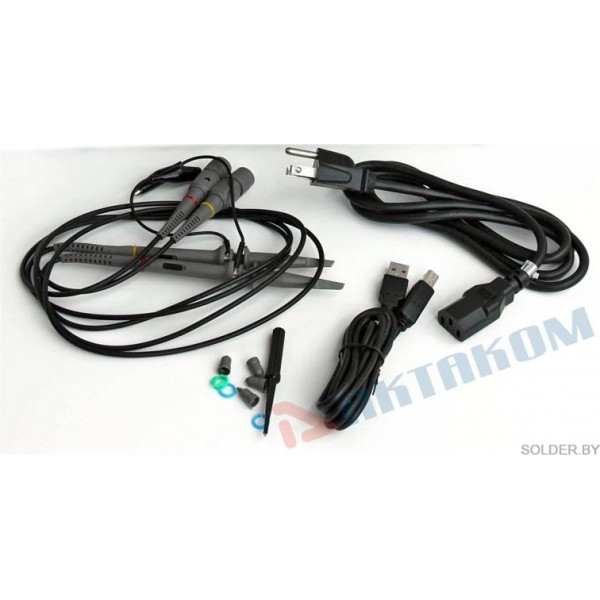

Осциллограф цифровой ADS-2031V

Подробнее

Производитель: Китай
Импортер: ЧТУП "Стелла Нова", г.Минск, ул.Передовая 15, пом.2, оф.17

О товаре

2 канала. Полоса пропускания - 30 МГц. Частота дискретизации - 250 Мвыб/с (125 Mвыб/с на канал). Макс. память - 10 К на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 348 x 170 x 78 мм.

Технические характеристики

Характеритстика			Значение
Полоса пропускания			30 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)		250 Mвыб/сек (125 Mвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 К точек на каждый каналl
	Коэффициент развертки		4 нс/дел ~ 100 с/дел, с шагом 1~2~4
	Коэффициент развертки		4 нс/дел ~ 100 с/дел, с шагом 1~2~4	Погрешность времени выборки и времени задержки	±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
	Параметры вертикальной системы	АЦП		8 бит
Вертикальное отклонение		5 мВ/дел ~ 5 В/дел
Диапазон смещения		±10 делений
Полоса пропускания для аналогового периодического сигнала		30 МГц
Полоса пропускания для однократного сигнала		Полный диапазон
Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц)		≤11.67 нс (типичное)
Погрешность коэф.усиления		±3%
Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения		Курсорные		ΔV и ΔT между курсорами
		Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
		Математические операции		+, -, *, / ,FFT
		Сохранение во внутреннюю память		15 осциллограмм
		Фигуры Лиссажу	Диапазон	Полный
		Фигуры Лиссажу	Сдвиг фаз	±3 градуса
		Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200 мВ +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
Запуск по фронту	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		30 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		30 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

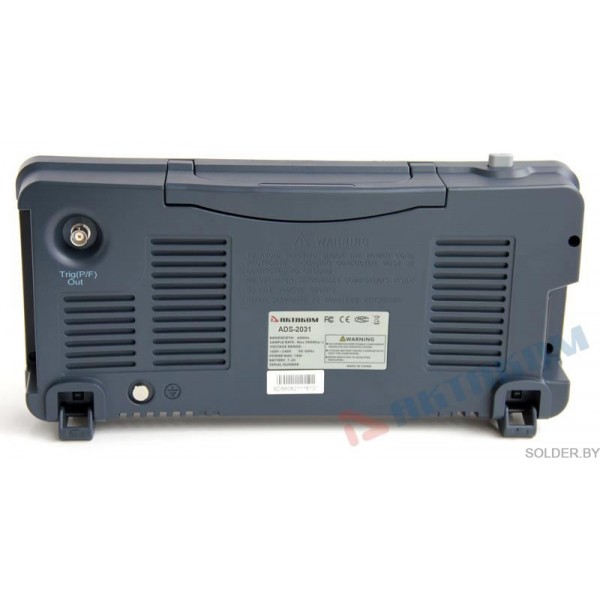

Интерфейс

Для связи с ПК	USB2.0, LAN
Сохранение	USB
Видеовыход	VGA

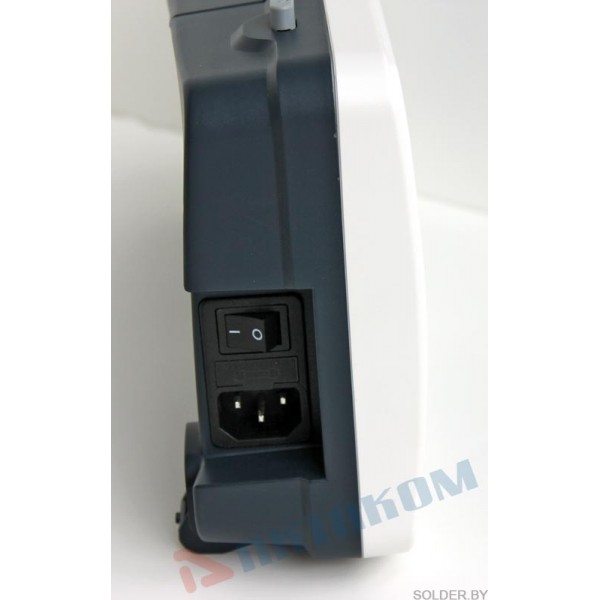

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<15 Вт
предохранитель	2 A, T тип, 250 В
