Осциллограф цифровой ADS-2221MV Увеличить

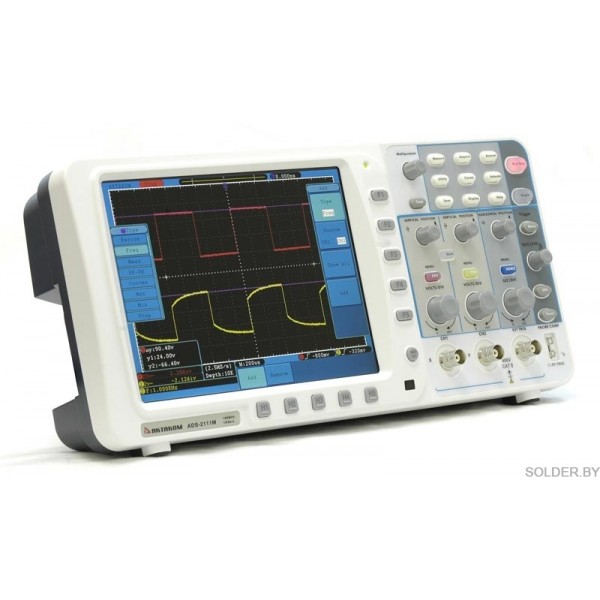

Осциллограф цифровой ADS-2221MV

2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения.

Подробнее

2007

Наличие: Этого товара нет на складе


Сообщите мне, когда товар станет доступен

Добавить в корзину
  • Производитель: Китай
  • Импортер: ЧТУП "Стелла Нова", г.Минск, ул.Передовая 15, пом.2, оф.17
ХарактеритстикаЗначение
Полоса пропускания 200 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10 пФ ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры
горизонтальной системы
Диапазон частоты выборки 0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
Интерполяция (sin x)/x
Глубина записи 10 M точек на каждый каналl
Коэффициент развертки 1 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала 200 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤1.75 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, / ,FFT
Сохранение во внутреннюю память 15 осциллограмм
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Частота ( типичное) 1 кГц прямоугольного сигнала



Система запуска



ХарактеристикиЗначене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±600 мВ
EXT/5 ±3 В
Погрешность уровня запуска (типичная) Внутренний ±0.3 деления
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
Блокировка уровня запуска 100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
Запуск по фронту наклон нарастающий, спадающий
чувствительность 0.3 деления
Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Запуск по видеосигналу система NTSC, PAL и SECAM
диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
Режим запуск для канала CH2 Edge, Pulse, Video, Slope



Основные технические характеристики

Дисплей

Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов



Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц



Интерфейс

Для связи с ПК USB2.0, LAN
Сохранение USB
Выход VGA
Модуль Годен/Негоден Встроенный

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 1 A, T тип, 250 В
Батарея питания (опция) 4000 мАч / 3.7 В



Массо-габаритные параметры

Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
Вес Около 1.82 кг



Стандартная комплектация

  • прибор
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации
  • программное обеспечение



Дополнительная комплектация
